دستگاه پیچش طناب هیدرولیک GT-1350 (قاب سبد) یک محلول پیچشی با ظرفیت بالا است که برای قطرهای طناب سیمی تا حداکثر طراحی شده است. 66 میلی متر در عملیات چند پرس ، قادر به حفظ حداکثر فشار کاری از 56 مگاپاسکال و توسط یک واحد قدرت هیدرولیک دو مرحله ای 11 کیلووات هدایت می شود. اگر به ماشینی نیاز دارید که استحکام ساختاری قاب سبد، گواهینامه CE و سازگاری با مجموعه قالب‌های GT-500T را ترکیب کند، این دستگاه در همه قسمت‌ها ارائه می‌دهد.

درک کردن قانون 3-6 در سیم بکسل زمینه ای ضروری برای انتخاب تجهیزات چین دار مناسب است. قانون 3-6 بیان می کند که سیم طناب باید از سرویس خارج شود 3 یا چند سیم شکسته در یک رشته یافت می شود در طول یک طناب دراز، یا 6 یا بیشتر سیم شکسته در چندین رشته توزیع شده است در یک طول دراز. این استاندارد با ارجاع گسترده (که توسط ASME B30.2 و کدهای مشابه به تصویب رسیده است) بر اهمیت پیچیدگی دقیق و قابل اعتماد تأکید می کند: یک پایانه ضعیف می تواند خستگی سیم را تسریع کند و منجر به خرابی زودرس شود. GT-1350 برای اطمینان از پایانه هایی ساخته شده است که یکپارچگی طناب سیم را در طولانی مدت حفظ می کند.

در زیر، این مقاله مشخصات فنی دستگاه، نمودار اندازه قالب چین، انتخاب مجموعه قالب، بهترین شیوه‌های عملیاتی، داده‌های عملکرد صنعت و سوالات رایج را پوشش می‌دهد. تمام داده های ارائه شده از مستندات سازنده و استانداردهای صنعتی به طور گسترده پذیرفته شده است.

مشخصات فنی GT-1350 در یک نگاه

ماشین چین دار طناب سیمی هیدرولیک GT-1350 (قاب سبد) توسط Jiangsu Xingtai هیدرولیک Manufacturing Co., Ltd. بدنه دستگاه تک بلوک ، یک انتخاب طراحی که درزهای جوش و اتصالات پیچ را در مناطق پر فشار حذف می کند و مستقیماً به عمر طولانی تر و کاهش فواصل نگهداری کمک می کند. قالب های چرخشی از فولاد آلیاژی با استحکام بالا ساخته شده اند و دارای طراحی قالب گرد با موقعیت یابی خودکار هستند که باعث می شود تغییرات قالب سریع و قابل تکرار باشد.

را سیستم تامین روغن پمپ دو فشار پیستون را قادر می سازد تا در مرحله نزدیک شدن به سرعت پایین بیاید و سپس به طور خودکار به حرکت آهسته فشار بالا برای فاز چرخش واقعی تغییر کند. این رفتار دو مرحله ای از مجموعه قالب و قطعه کار محافظت می کند در حالی که زمان چرخه برش را به طور قابل توجهی در مقایسه با سیستم های تک مرحله ای کاهش می دهد. پیستون همچنین می تواند در هر موقعیتی در طول سفر متوقف شود، که در هنگام تنظیم ابعاد چشم یا حلقه در پرواز ضروری است.

نمودار ایزومتریک سه بعدی GT-1350 با برچسب های اجزای کلیدی

را SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

را diagram highlights the معماری قاب سبد که استحکام جانبی فوق‌العاده‌ای را در مقایسه با طرح‌های معمولی قاب C یا H ارائه می‌دهد. بلوک های قالب بالایی و پایینی یکپارچه مستقیماً در جیب های ماشینکاری دقیق قرار می گیرند و از هم ترازی قالب قابل تکرار در هزاران چرخه اطمینان می دهند. پانل کنترل مجزا تمامی رابط های اپراتور از جمله فشارسنج، چراغ های نشانگر و سوئیچ های شیر هیدرولیک اصلی را در خود جای داده است و اجزای ولتاژ بالا را از منطقه کار دور نگه می دارد.

نمودار اندازه قالب برای GT-1350

انتخاب صحیح مجموعه قالب چین دار حیاتی ترین عامل در دستیابی به پایانی است که رتبه بندی بار و الزامات پرداخت سطح را برآورده می کند. GT-1350 قالب هایی را می پذیرد که هم با ابعاد جیب قالب خود و هم با طراحی قالب های کوچکتر از پرس GT-500T سازگار باشد. این سازگاری متقابل، کل سرمایه گذاری ابزارآلات را برای مغازه هایی که چندین ماشین کار می کنند کاهش می دهد. نمودار اندازه قالب چین دار زیر یک مرجع نماینده است. همیشه قبل از تولید برگه مشخصات swage سازنده آستین را بررسی کنید.

را تعداد پرس های مورد نیاز با قطر آستین افزایش می یابد زیرا هر پرس آستین را با یک افزایش زاویه ای ثابت می چرخاند تا فشرده سازی شعاعی یکنواخت حاصل شود. نادیده گرفتن مراحل پرس یا توقف در شمارش ناکافی پرس یکی از دلایل اصلی خاتمه ناسازگار است. راهنمای دستی GT-1350 به اپراتورها توصیه می کند که OD آستین تمام شده را بعد از هر چرخه پرس کامل با استفاده از یک میکرومتر کالیبره شده اندازه گیری کنند تا انطباق ابعادی را قبل از رها کردن بند برای سرویس تأیید کنند.

را bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

دستگاه آبکش سیمی هیدرولیک: سیستم فشار دوگانه چگونه کار می کند

را GT-1350's hydraulic circuit relies on a چیدمان پمپ دو مرحله ای که به یک معیار در بخش ماشین پرس طناب سیمی تبدیل شده است. در طول حرکت نزدیک، پمپ جریان بالایی را در فشار کم ارائه می‌کند، بنابراین پیستون بدون اتلاف زمان به سرعت به قطعه کار فرود می‌آید. هنگامی که تماس تشخیص داده شد (از طریق افزایش فشار برگشتی هیدرولیک)، مدار به طور خودکار به حالت فشار بالا و جریان کم سوئیچ می‌کند تا swage را اجرا کند. این انتقال بدون درز است و نیازی به مداخله اپراتور ندارد.

را sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

را pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

کاربردهای صنعتی و معیارهای عملکرد

را GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• صنعت سیم طناب: تولید تسمه های از پیش نصب شده، مجموعه های بند انگشتی و لگام های چند پایه در حجم های بالا.
• معدن و متالورژی: طناب های بالابر و طناب های راهنمای شفت در عملیات معدنکاری زیرزمینی و سطحی که نیاز به پایانه های تایید شده MBL (حداقل بار شکست) دارند.
• عملیات اسکله و بندر: خطوط پهلوگیری، آویزهای بکسل، و مجموعه های بالابر اصلی جرثقیل در پایانه های کانتینر و بار فله.
• راه آهن و برق: سیستم‌های کشش زنجیره‌ای و مجموعه‌های خطوط هوایی که در آنها سازگاری ابعادی پایانی به تلورانس‌های تنگ مشخص شده است.
• فراساحل و ساخت و ساز: کابل‌ها، سیستم‌های پهلوگیری و اعضای کشش سازه‌ای در پل‌ها و پلتفرم‌های دریایی.

را radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. حداکثر فشار کاری و دوام به دلیل ساختار بدنه تک بلوک و اجزای فولادی آلیاژی، در بالای محدوده قرار گرفته است. درجه‌بندی‌های ایمنی و سازگاری قالب‌ها نیز بالا هستند که توسط گواهی CE، سازگاری متقابل با قالب‌های GT-500T و کاهش فشار داخلی دستگاه هدایت می‌شود. سرعت چرخه کمی کمتر از حداکثر است زیرا سرعت برگشت پیستون (10 میلی‌متر بر ثانیه) با الزامات رفع فشار ایمن کنترل می‌شود، که یک مبادله عمدی طراحی برای ایمنی اپراتور و طول عمر قالب است.

انتخاب و نگهداری ست قالب چین دار

A مجموعه قالب چین دار برای GT-1350 باید با قطر اسمی طناب سیمی و نوع آستین (آستین بیضی، آستین گرد، یا سوکت گوه ای) مطابقت داشته باشد. ست های قالب بیضی یک مقطع شش ضلعی یا بیضی روی آستین تمام شده ایجاد می کنند و برای اکثر کاربردهای زنجیر ترجیح داده می شوند زیرا مرجع بازرسی بصری را ارائه می دهند. مجموعه‌های قالب گرد در مواردی استفاده می‌شوند که یکنواختی ابعادی در همه سطوح شعاعی مورد نیاز است، مانند آماده‌سازی سوکت‌های رزوه‌ای یا مجموعه‌های چشمی مهار دقیق.

پروتکل تعمیر و نگهداری Die Set

1. سطوح قالب را پس از هر 200 چرخه جابجایی با استفاده از بازرسی 10 برابری لوپ یا قالب نافذ از نظر وجود ترک، تراشه، یا بریدگی بازرسی کنید.
2. برای کاهش اصطکاک و جلوگیری از جوش سرد نیمه های قالب، یک لایه نازک از روان کننده ضد گیر یا روان کننده را قبل از هر تغییر روی سطوح جفت کننده قالب بزنید.
3. بعد بسته شدن قالب را با استفاده از یک بلوک گیج کالیبره شده در ابتدای هر دوره تولید بررسی کنید. ابعاد خارج از محدوده تحمل نشان دهنده سایش قالب است و مجموعه باید جایگزین شود.
4. در صورت عدم استفاده، قالب‌ها را در جعبه‌های پرشده نگهداری کنید. هرگز بدون محافظت روی هم نمی میرد، زیرا آسیب ضربه به سطح حفره مستقیماً به نقص سطح آستین تبدیل می شود.
5. تعداد چرخه هر مجموعه قالب را در گزارش نگهداری ثبت کنید. Xingtai Hydraulic توصیه می کند زمانی که ابعاد بسته شدن بیش از 0.3 میلی متر از مقدار اسمی انحراف دارد، قالب ها را تعویض کنید.

را GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

را bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

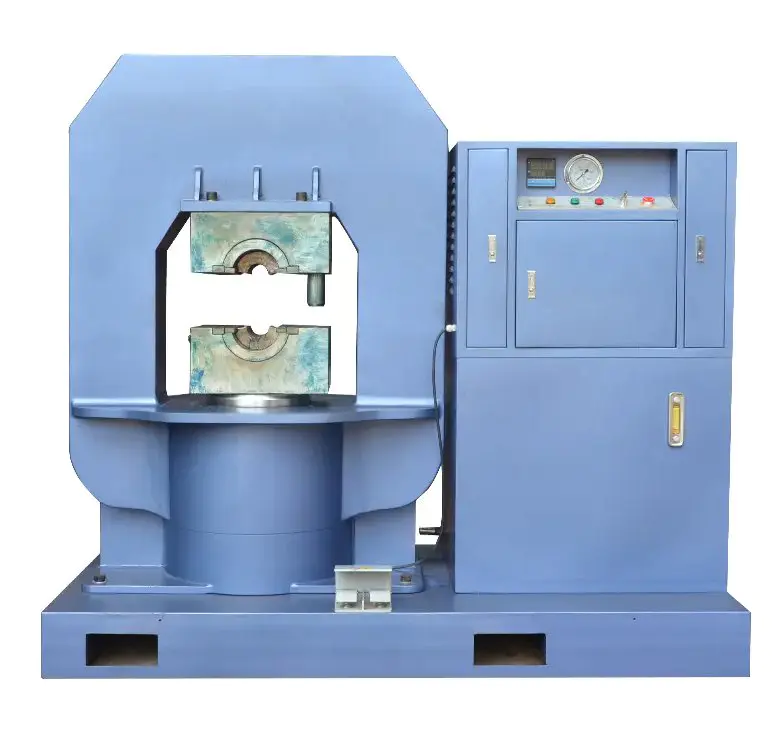

تصویر محصول GT-1350

را GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive بدنه قاب سبد ، آسیاب شده از یک بلوک فولادی، در مرکز قابل مشاهده است. کابینت کنترل مجزا در سمت راست، واحد برق هیدرولیک دو فشار، گیج فشار، پانل نشانگر و کلیدهای کنترل اصلی را در خود جای داده است. این دستگاه دارای گواهینامه CE است و به بریتانیا، استرالیا، هلند، لتونی، مالزی، تایلند، هند، روسیه، بوتسوانا، لهستان و بازارهای دیگر صادر شده است.

درباره شرکت تولیدی هیدرولیک Jiangsu Xingtai, Ltd.

شرکت تولیدی هیدرولیک جیانگ سو زینگتای با مسئولیت محدود در سال تاسیس شد 1992 و در شهر تایژو، استان جیانگ سو، چین واقع شده است. این شرکت در ساخت ماشین‌های پرس طناب سیمی هیدرولیک، ماشین‌های آنیل و مخروطی طناب سیمی، آستین‌های آلومینیومی و گیره‌های بالابر تخصص دارد. Xingtai Hydraulic مجهز به امکانات تولید پیشرفته، قابلیت های فنی قوی، تجهیزات تست معتبر و سیستم مدیریت کیفیت جامع است.

را swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

ماشین‌های هیدرولیک Xingtai به کشورهای متعددی از جمله بریتانیا، استرالیا، هلند، لتونی، مالزی، تایلند، هند، روسیه، بوتسوانا، لهستان و غیره صادر شده‌اند. با هدایت فلسفه "کیفیت بالا، قیمت رقابتی، و تعهد پایدار،" این شرکت در تلاش است تا نیازهای مشتریان را برآورده کند و بهترین خدمات را ارائه دهد که به مشتریان فعلی و جدید با همان سطح برتری خدمت می کند.
