فرول فولادی چشم فلمیش عمدهفروشی
صفحه اصلی / محصولات / لوازم جانبی / فرول فولادی چشم فلمیش

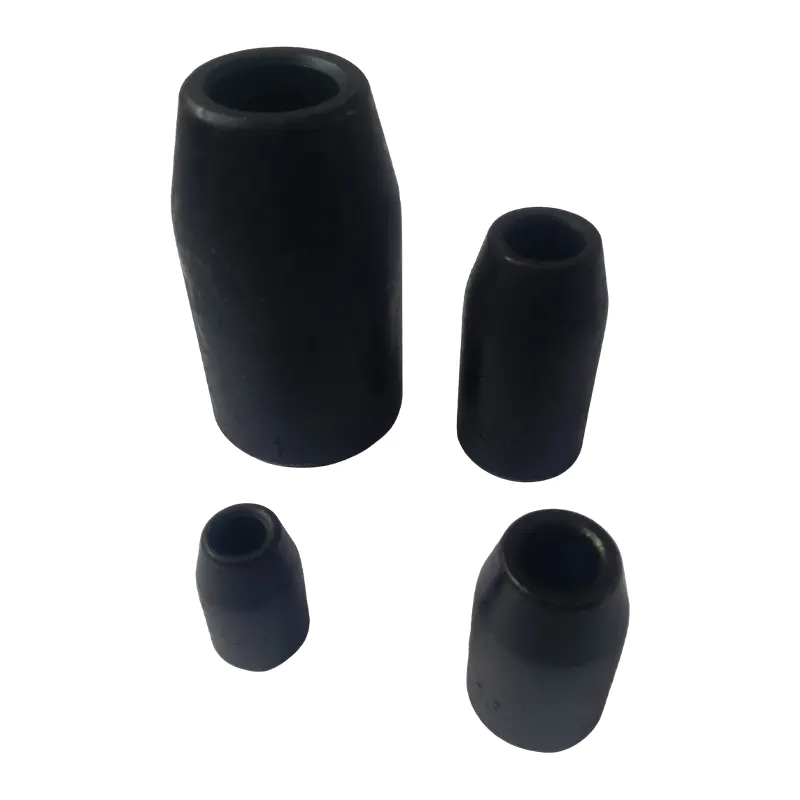

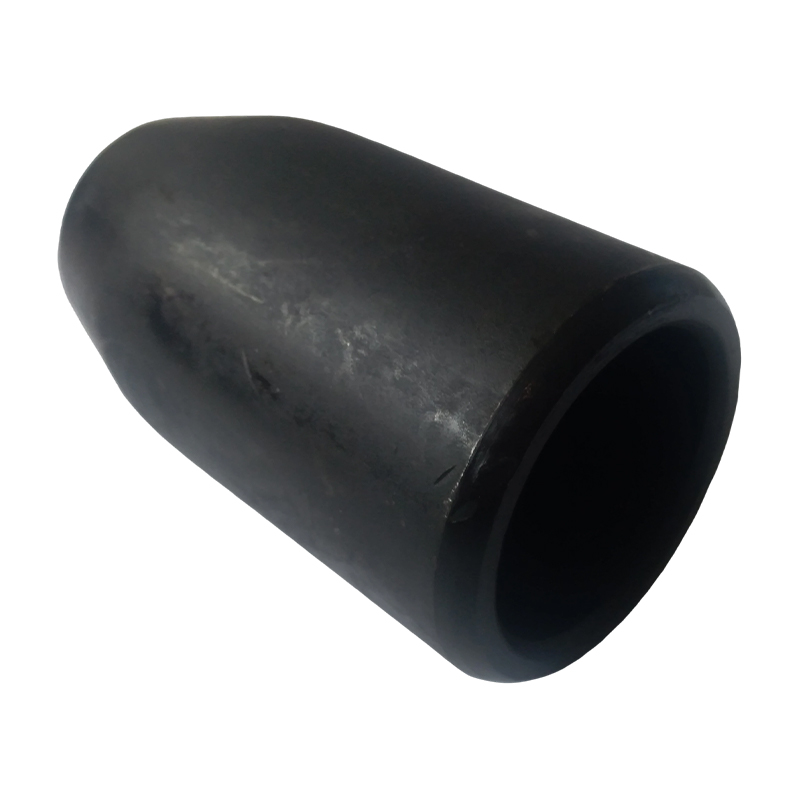

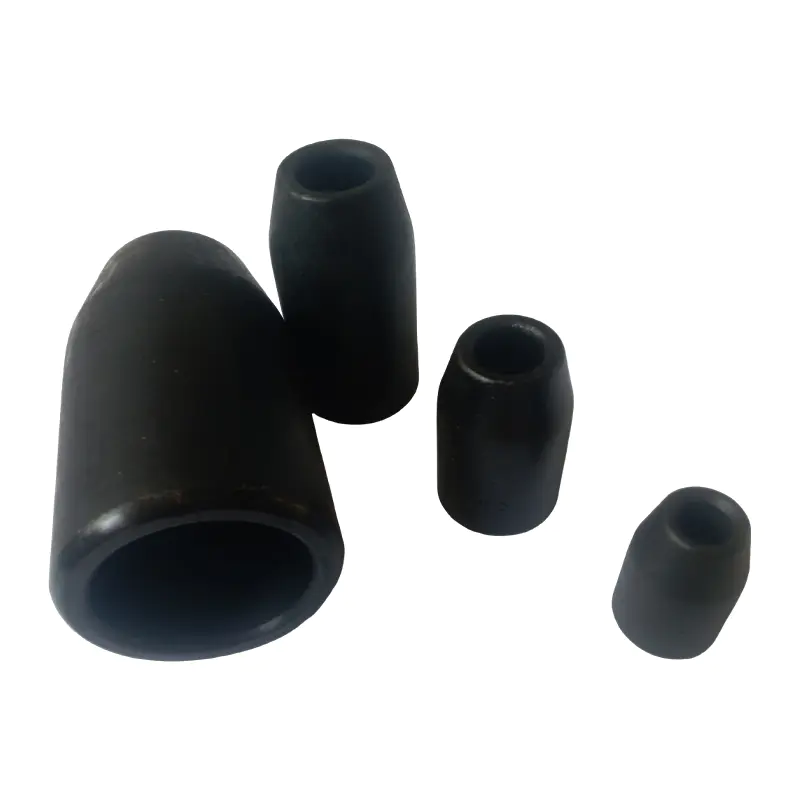

فرول فولادی چشم فلمیش

+ تماس با ما
قبلی:پایانه های سیم کشی سیم فولادیبعدی:حلقه آلومینیومی/آستین آلومینیومی DIN3093
  • پارامتر
  • توضیحات دیگر
  • تماس

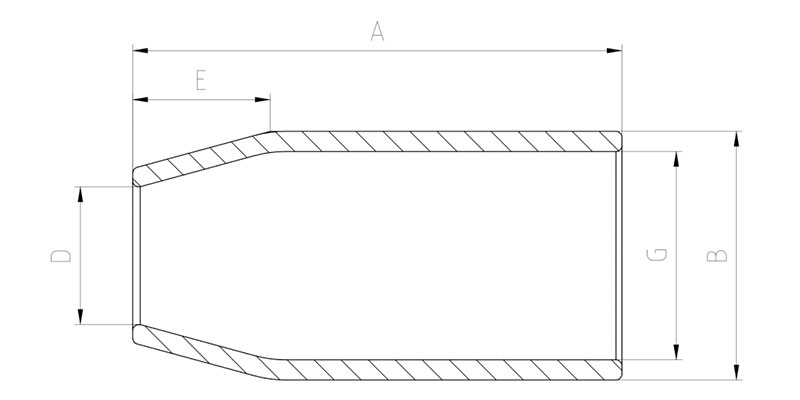

دادههای فنی
خیر اندازه وزن بعد
اینچ میلی متر A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

محصولات ما
محصولات مرتبط
شرکت
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
به عنوان تولیدکنندگان خار فولادی چشم فلاندری و شرکت خار فولادی چشم فلاندری، Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. در سال 1992 تأسیس شد و در شهر تایژو، استان جیانگسو، چین واقع شده است. این شرکت در تولید دستگاههای پرس هیدرولیک کابل فولادی، دستگاههای آنیل و مخروطیکردن کابل فولادی، بوشهای آلومینیومی و گیرههای بالابر تخصص دارد. شرکت هیدرولیک شینگتای مجهز به امکانات تولید پیشرفته، توانایی فنی قوی، تجهیزات آزمایش معتبر و سیستم مدیریت کیفیت جامع است.

قطعات پرس دستگاههای هیدرولیک شینگتای از فولاد آلیاژی با مقاومت بالا آهنگری شدهاند. بدنه دستگاه از یک تکه مواد ساخته شده است که یکپارچگی ساختاری و عمر طولانی را تضمین میکند. سیستمهای هیدرولیک ما از سیستم تأمین روغن پمپ دو فشار استفاده میکنند که حرکت سریع به بالا و پایین را امکانپذیر میکند و در عین حال فرآیند پرس صافی را تضمین میکند. این طراحی به طور قابل توجهی کیفیت پرس و راندمان تولید را بهبود میبخشد.

دستگاههای هیدرولیک شینگتای به کشورهای متعددی از جمله بریتانیا، استرالیا، هلند، لتونی، مالزی، تایلند، هند، روسیه، بوتسوانا، لهستان و دیگران صادر شدهاند.

با هدایت فلسفه «کیفیت بالا، قیمت رقابتی و تعهد پایدار»، ما تلاش میکنیم نیازهای مشتریان خود را برآورده کنیم و بهترین خدمات را به آنها ارائه دهیم. ما متعهد به خدمت به مشتریان فعلی و جدید با همان سطح از تعالی هستیم و با هم برای ساختن آیندهای موفق تلاش میکنیم.
گواهی افتخار
  • گواهینامه ها
  • گواهینامه ها
  • گواهینامه ها
  • گواهینامه ها
اخبار
دانش صنعت

1. طناب سیمی چشم فلمیش چیست؟ – تعریف و طراحی هسته

A طناب سیمی چشم فلاندری (همچنین به عنوان a اسپلایس فلاندری یا اتصال مکانیکی ) یک روش خاتمه است که در آن رشته های طناب از هم جدا می شوند، به شکلی بافته شده در بدنه طناب قرار می گیرند و با یک آستین فلزی فشرده (فرول) محکم می شوند. برخلاف چشم‌های سنتی با دست، چشم فلاندری تقریباً حفظ می‌شود 100% قدرت شکستن طناب در حالی که نمایه ای تمیز و جمع و جور ارائه می دهد.

این طرح به طور گسترده ای در تسمه های جرثقیل سقفی، مجموعه های بکسل و دکل های سنگین به دلیل عمر خستگی برتر و کیفیت ثابت. طبق ASME B30.9 و EN 13414-1، تسمه های چشمی فلاندری برای عملیات بلند کردن چرخه بالا ترجیح داده می شوند.

2. مزیت شماره 1: قدرت شکست و کارایی برتر

چشم فلاندی به دست می آورد 95 تا 100 درصد قدرت شکستن کاتالوگ طناب ، عملکرد قابل توجهی از سوکت های گوه معمولی (80-85٪) و سوکت های ریخته شده (90-92٪) دارد. آزمایش‌های مستقل روی طناب سیمی با قطر 16 میلی‌متر 1960 مگاپاسکال مقادیر متوسط نگهداری زیر را نشان می‌دهد:

حفظ استحکام شکست با روش پایان (%)

چشم فلمیش (پیچ مکانیکی)
حفظ 98 درصد
سوکت ریخته شده (روی/رزین)
حفظ 91 درصد
سوکت گوه (استاندارد)
حفظ 83 درصد
اتصال دستی (8 رشته)
حفظ 76 درصد

شکل 1 - تسمه های چشم فلاندری حفظ می شوند 98 درصد قدرت شکستن طناب عملکرد بهتر از سوکت های گوه تا 15 درصد و اتصالات دستی 22 درصد.

این راندمان بالاتر به این معنی است که یک زنجیر چشم فلاندری می تواند بارهای سنگین تری را با استفاده از همان قطر طناب با خیال راحت بلند کند. برای یک طناب 20 میلی متری با توان 250 کیلونیوتن MBL، یک چشم فلاندری ارائه می دهد 245 کیلونیوتن در مقابل تنها 207 کیلونیوتن از سوکت گوه - a 18 درصد افزایش ظرفیت قابل استفاده .

3. مزیت شماره 2: طول عمر خستگی تحت بارگذاری چرخه ای

اسپلایس چشم فلمیش تنش‌های چرخه‌ای را به طور یکنواخت در سراسر رشته‌های طناب توزیع می‌کند و از نقاط تمرکز تنش موجود در انتهای گوه یا گیره جلوگیری می‌کند. تست های خستگی تسریع شده (25% بار شکست، 0.5 هرتز) دوام برتر را نشان می دهد.

چرخه‌های تا شکست - مقایسه پایان چشم (طناب 18 میلی‌متری، بار چرخه‌ای MBL 30 درصد)

چرخه های شکست (هزاران) روش خاتمه 0 50 100 150 200 250 300 275 هزار 98 هزار 62 هزار چشم فلاندری سوکت گوه اتصال دست

شکل 2 - تسمه های چشم فلاندری دوام می آورند 2.8 برابر چرخه بیشتر از سوکت های گوه و 4.4 برابر بیشتر نسبت به اتصالات دستی سنتی تحت بارگذاری پویا.

برای کاربردهایی مانند جرثقیل های پل سقفی یا پخش کننده کانتینر (حداکثر 200000 چرخه بالابر در سال)، این به جایگزینی کمتر ترجمه می شود - کاهش زمان خرابی به میزان تخمینی سالانه 4200 دلار برای هر جرثقیل .

4. مزیت شماره 3: هزینه کل مالکیت کمتر و ساخت سریعتر

زنجیر چشم فلاندری هستند 60 درصد سریعتر تولید می شود از اتصالات دستی و نیاز دارند بدون زمان درمان (بر خلاف سوکت های ریخته شده). نمودار زیر میانگین هزینه هر بند را در یک دوره 3 ساله شامل نگهداری و تعویض نشان می دهد.

هزینه کل 3 ساله برای هر زنجیر (USD) - قطر 12 میلی متر، طول 6 متر

هزینه کل (دلار آمریکا) 0 50 100 150 200 250 118 دلار 196 دلار 224 دلار چشم فلاندری سوکت گوه اتصال دست

شکل 3 - تسمه های چشم فلاندری ارائه می شود 40٪ هزینه کل کمتر از سوکت های گوه و 47 درصد کمتر نسبت به اتصالات دستی بیش از 3 سال به دلیل طول عمر طولانی و خرابی کمتر.

5. مزیت شماره 4: افزایش ایمنی، قابلیت بازرسی و سازگاری

تسمه های چشم فلاندرز یک خاتمه مداوم و قابل تکرار بدون تغییر در مهارت اپراتور. فرول فشرده یک نشانگر بصری ایجاد می کند: هر حرکت فرول یا ترک سیگنال حذف فوری در مقابل، سوکت های گوه ممکن است آسیب رشته داخلی را پنهان کنند.

مقایسه معیارهای ایمنی کلیدی:

جدول 1 - ویژگی های ایمنی و بازرسی چشم فلمیش در مقابل سایر پایانه ها.
ویژگی چشم فلاندری سوکت گوه ای اتصال دست
سهولت بازرسی بصری عالی (فرول و رشته ها قابل مشاهده است) ضعیف (گوه داخلی سایش را پنهان می کند) منصفانه (قطعات رشته قابل مشاهده است)
خطر مونتاژ نامناسب کم (کنترل ابزار فشار) بالا (نشیمنگاه گوه حیاتی) متوسط (وابسته به مهارت)
مقاومت در برابر خوردگی (فرول) گالوانیزه / SS موجود است فولاد ریخته گری، حفاظت کمتر بدون فرول، رشته ها در معرض
سازگاری (ضریب تغییرات) ± 2% (بسیار قابل تکرار) ± 8٪ 12% ±

از آنجایی که فرول با یک پرس کالیبره زده می شود، هر بند چشم فلاندری به هم می رسد. ISO 7531 و ASME B30.9 الزامات ردیابی - برای صنایع تحت نظارت مانند هوافضا و تقلب هسته ای حیاتی است.

6. چه زمانی باید فلامش چشم را انتخاب کنید - توصیه های کاربردی

بر اساس داده‌های میدانی از بیش از 200 عملیات تقلب، تسمه‌های چشمی فلاندری برای موارد زیر ایده‌آل هستند:

  • جرثقیل های سقفی با بیش از 50 چرخه بالابر در روز - مزیت عمر خستگی جایگزینی سالانه را کاهش می دهد 62% .
  • خطوط بکسل و بازیابی – که در آن حفظ استحکام 100% برای بارهای ضربه ای الزامی است.
  • تسمه های دریایی و دریایی - گزینه های فرول ضد زنگ از خوردگی شکاف جلوگیری می کند.
  • مجموعه های زنجیر چند پا - هندسه چشم یکسان، بارگذاری یکسان پا را تضمین می کند.

از تسمه های چشم فلاندری فقط در داخل خودداری کنید محیط های بسیار ساینده جایی که فرول ممکن است رخ دهد. در چنین مواردی، یک چشم بند انگشتی محافظ یا پوشش چشمی نرم توصیه می شود.

7. سوالات متداول در مورد فلامیش چشم اسلینگ

Q1: آیا در صورت آسیب دیدن فرول، می توان یک بند چشم فلمیش را تعمیر کرد؟
A1: شماره ASME B30.9 تعمیر فرول های فشرده را ممنوع می کند. کل پایانه باید قطع شود و یک چشم فلاندری جدید ساخته شود. هرگز سعی نکنید یک فرول مستعمل را دوباره جابجا کنید.

Q2: چشم فلاندری چگونه با یک بند یا زنجیر بی پایان مقایسه می شود؟
ج2: تسمه های چشم فلاندری هستند خاتمه یافته است (بی پایان نیست). برای کاربردهای بلند کردنی که نیاز به چشم ثابت در هر دو انتها دارند، چشم فلمیش استحکام بالاتری نسبت به گرومت ها و بازرسی آسان تر دارد.

Q3: حداقل قطر طناب برای تسمه های چشم فلاندری چقدر است؟
A3: به طور معمول 6 میلی متر تا 38 میلی متر . زیر 6 میلی متر، فرول های مکانیکی کمتر موثر هستند. بالای 38 میلی متر، سوکت های ریخته شده ممکن است برای بالابرهای فوق سنگین ترجیح داده شوند.

Q4: آیا تسمه های چشمی فلاندری بدون ابزار قابل بازرسی میدانی هستند؟
A4: بله. بازرسی بصری روزانه باید ترک خوردگی فرول، لغزش رشته یا سایش طناب در نزدیکی فرول را بررسی کند. تست بار اثبات سالانه در 125٪ از WLL به ازای OSHA. توصیه می شود
